Inconel 625 v plamenskih konicah in sežigalnicah: odpornost proti oksidaciji pri ekstremnih temperaturah

Inconel 625 (UNS N06625)je vrhunska izbira materiala za konice plamenov in komponente sežigalnice, ki delujejo pri ekstremnih temperaturah (600-1100 stopinj) zaradi svoje izjemne odpornosti proti oksidaciji, visokotemperaturne trdnosti in odpornosti proti toplotni utrujenosti. Ta priročnik vsebuje tehnične specifikacije, mehanizme oksidacije, smernice za uporabo in priporočila za nabavo za inženirje in strokovnjake za nabavo v naftni in plinski, petrokemični industriji ter industriji ravnanja z odpadki. Ključne prednosti vključujejo: odpornost proti oksidaciji do 1.100 stopinj v cikličnih pogojih, mejo tečenja 415 MPa pri sobni temperaturi (ohranjanje 180 MPa pri 900 stopinjah) in življenjsko dobo, ki presega 10 let v sistemih na baklo v primerjavi z 2-3 leti za alternative iz nerjavnega jekla.

Kaj so konice in sežigalnice ter zakaj potrebujejo posebne materiale?

Žarnice in sežigalnice delujejo pri 600-1200 stopinjah v jedkih zgorevalnih atmosferah, kar zahteva materiale z izjemno odpornostjo proti oksidaciji, odpornostjo proti toplotni utrujenosti in odpornostjo proti lezenju, ki jih nerjavna jekla ne morejo zagotoviti.

Sistemi za sežiganje in sežigalnice so kritična oprema v industrijskih obratih:

• Nasveti za baklje: Varno izgorejte odvečne ogljikovodične pline med motnjami v obratu, izrednimi dogodki ali rutinskimi operacijami. Temperature na vrhu plamena dosežejo 1.000-1.500 stopinj.
• Sežigalnice: uničite nevarne odpadke, medicinske odpadke ali industrijske stranske proizvode z visoko-temperaturnim zgorevanjem (600–1200 stopinj).
• Termični oksidanti: uničijo hlapne organske spojine (VOC) pri 700-900 stopinjah pred emisijo.

Ta okolja so izjemno zahtevna:

• Visoka temperatura: neprekinjena izpostavljenost 600-1200 stopinjam, z lokalnimi vrhovi, ki dosežejo 1500 stopinj
• Ciklični pogoji: Toplotno kroženje od sobne do delovne temperature povzroča utrujenost
• Jedke atmosfere: SOx, NOx, CO₂ in vodna para pospešujejo oksidacijo
• Vdor plamena: lokalizirane vroče točke povzročajo pospešeno razgradnjo materiala
• Mehanska obremenitev: obremenitev zaradi vetra, vibracije in toplotna razteznost

Standardna nerjavna jekla (304L, 310S) v teh pogojih hitro odpovejo zaradi:

• Prekomerno nastajanje oksidnih oblog in lomljenje
• Deformacija lezenja pri temperaturah, ki presegajo njihovo zmožnost
• Razpoke zaradi toplotne utrujenosti v 1-3 letih uporabe
• Korozijski napad stranskih produktov izgorevanja

Kako je Inconel 625 odporen proti oksidaciji pri ekstremnih temperaturah?

Inconel 625 je odporen proti oksidaciji prek zaščitnega sloja Cr₂O₃/NiO oksida, ojačenega z niobijem in molibdenom, ter ohranja celovitost do 1100 stopinj v cikličnih pogojih - 2-3 × bolje kot nerjavna jekla.

Inconel 625 dosega izjemno odpornost proti oksidaciji z več mehanizmi:

Tabela 1: Primerjava odpornosti proti oksidaciji

Mehanizmi odpornosti proti oksidaciji:

• Plast kromovega oksida: 21–23 % kroma tvori neprekinjeno plast Cr₂O₃, ki deluje kot difuzijska pregrada in upočasnjuje oksidacijo na 0,05 mm/leto pri 900 stopinjah.
• Stabilizacija niobija: Niobij (3,15–4,15 %) krepi oksidno plast in preprečuje lomljenje med toplotnim kroženjem. To je ključnega pomena za namige za vžig, ki se pogosto zaganjajo in zaustavijo.
• Izboljšanje z molibdenom: molibden (8-10%) izboljša oprijem vodnega kamna in odpornost na atmosfere, ki vsebujejo žveplo, kar je običajno pri zgorevanju plina na bakli.
• Osnova niklja: Visoka vsebnost niklja (večja ali enaka 58 %) zagotavlja odlično toplotno stabilnost in preprečuje fazne transformacije, ki bi oslabile material.

Kakšne so visoko{0}}temperaturne mehanske lastnosti inconela 625?

Inconel 625 ohranja mejo tečenja 180 MPa pri 900 stopinjah in 90 MPa pri 1000 stopinjah -3–5× višjo kot nerjavna jekla, kar omogoča tanjše zasnove presekov, ki zmanjšujejo stroške materiala, hkrati pa ohranjajo strukturno celovitost.

Tabela 2: Meja tečenja pri povišanih temperaturah

Odpornost proti lezenju: kritična za-dolgotrajno uporabo

Inconel 625 izkazuje 5–10× boljšo odpornost proti lezenju kot nerjavna jekla, pri čemer ohranja dimenzijsko stabilnost v 10+-letni življenjski dobi v konicah z nastavki.

Tabela 3: Trdnost proti plazenju (100.000 ur)

Utemeljitev: Mikrostruktura,-stabilizirana z niobijem (″ faza, Ni₃Nb), zagotavlja vrhunsko odpornost proti lezenju. Pri 900 stopinjah Inconel 625 vzdržuje obremenitev 28 MPa za 100.000 ur v primerjavi s samo 6 MPa za 310S-, kar je kritična prednost za konice za napenjanje, ki morajo ohraniti dimenzijsko stabilnost skozi leta delovanja.

Odpornost na toplotno utrujenost

Inconel 625 se upira toplotni utrujenosti 3–5× bolje kot nerjavna jekla, saj preživi 10 000+ toplotnih ciklov, preden poči v simuliranih pogojih izbočene konice.

• Toplotna ekspanzija: koeficient 13,0 × 10⁻⁶/stopinjo (20-900 stopinj) je nižji kot pri nerjavnih jeklih, kar zmanjšuje toplotno obremenitev med segrevanjem.
• Toplotna prevodnost: 12,3 W/m·K (pri 500 stopinjah) enakomerno porazdeli toploto in zmanjša toplotne gradiente.
• Strength Retention: Maintains >40 % meje tečenja pri sobni temperaturi pri 900 stopinjah v primerjavi s<20% for stainless steels.

Kako se Inconel 625 obnese v aplikacijah sistema Flare?

Inconel 625 vžigalne konice zagotavljajo 5–10 × daljšo življenjsko dobo kot alternative iz nerjavečega jekla (10–15 let v primerjavi z 1–3 leti), kar zmanjšuje stroške vzdrževanja in nenačrtovane zaustavitve kljub višjim začetnim stroškom materiala.

Tipične komponente sistema baklje, izdelane iz inconela 625:

Tabela 4: Komponente sistema bakle

Podatki o učinkovitosti na terenu:

• Sistem baklje v rafineriji (Bližnji vzhod): konice baklje Inconel 625 delujejo pri 1000–1100 stopinjah 12 let brez zamenjave. Prejšnje konice 310S je bilo treba zamenjati vsakih 18 mesecev.
• Izbruh ploščadi na morju (Severno morje): konice Inconel 625 so preživele 8 let v atmosferi jedkega morskega plina. Solni sprej je pospešil korozijo na prejšnjih konicah 316L (odpoved v 2 letih).
• Petrokemična tovarna (Singapur): komponente sežigalnice Inconel 625, ki 10 let obravnavajo uničenje VOC pri 850 stopinjah. 310S komponente so v 3 letih odpovedale zaradi sulfidnega napetostnega razpokanja.

Premisleki pri oblikovanju namigov za flare:

• Geometrija konice: vodno-ali zračno-hlajene konice znižajo temperaturo kovine za 100–200 stopinj in tako podaljšajo življenjsko dobo. Inconel 625 lahko deluje brez hlajenja pri manj kot ali enaki 1000 stopinj.
• Stabilizacija plamena: visoka temperaturna trdnost Inconela 625 ohranja geometrijo konice, kar zagotavlja stabilen vzorec plamena in popolno zgorevanje.
• Odpornost na veter: Vrhunska odpornost na toplotno utrujenost preprečuje pokanje med-vetrnimi razmerami, ki so pogoste na morskih ploščadih.
• Nastajanje saj: Inconel 625 se upira usedanju ogljika, ki lahko povzroči lokalno pregrevanje v konicah žarkov.

Kakšne so aplikacije in podatki o zmogljivosti sežigalnice?

Inconel 625 je odličen v sežigalnicah nevarnih odpadkov, sežigalnicah medicinskih odpadkov in toplotnih oksidantih, ki delujejo pri 700-950 stopinjah, kar zagotavlja 8-12-letno življenjsko dobo v primerjavi z 2-4 leti za nerjavna jekla.

Tabela 5: Uporaba sežigalnic

Primerjava zmogljivosti:

Tabela 6: Primerjava življenjske dobe v sežigalnicah

Študija primera: Sežigalnica nevarnih odpadkov (Evropa)

• Izziv: klorirani odpadki so ustvarili zelo jedko atmosfero HCl pri 900 stopinjah, kar je povzročilo hitro korozijo komponent 310S.
• Rešitev: zamenjana obloga in notranjost sekundarne zgorevalne komore z Inconelom 625.
• Rezultat: 10+ let neprekinjenega delovanja z minimalnim vzdrževanjem. Brez nenačrtovanih zaustavitev zaradi okvare komponente.
• Prihranki pri stroških: Zmanjšani stroški vzdrževanja za 2,3 milijona EUR v 10 letih v primerjavi s 310S (ki bi zahteval 3 zamenjave).

Kako se Inconel 625 primerja z alternativnimi materiali?

Inconel 625 zagotavlja najboljše ravnotežje odpornosti proti oksidaciji, trdnosti in odpornosti proti koroziji za aplikacije na baklji in sežigalnici, kar upravičuje 2-3x višje stroške v primerjavi z nerjavnimi jekli s 5-10x daljšo življenjsko dobo.

Tabela 7: Celovita primerjava materialov

Kdaj izbrati alternative:

• Inconel 601: Choose when higher oxidation temperature (>1100 stopinj) je potrebna brez skrbi glede molibdena. Bolje za čista oksidacijska okolja brez kloridov.
• 310S iz nerjavečega jekla: izberite za uporabo v sežigalnicah z nižjo-temperaturo (manj kot ali enako 900 stopinj), kjer so kloridi in sulfidi minimalni. Stroškovno-učinkovit za ne-nekritične komponente.
• 304H nerjavno jeklo: izberite temperaturo<800°C in non-corrosive atmospheres where frequent replacement is acceptable.

Kakšne so zahteve za varjenje in izdelavo?

Inconel 625 zahteva posebne varilne postopke (polnilo ERNiCrMo-3, temperatura vmesnega prehoda manj kot ali enaka 150 stopinj) in žarjenje v raztopini po varjenju, da se doseže optimalna odpornost proti koroziji in mehanske lastnosti v sestavnih delih sežigalnice in sežigalnice.

Tabela 8: Varilni parametri

Navodila za izdelavo:

• Oblikovanje: Inconel 625 ima večjo trdnost kot nerjavna jekla-uporabite višje sile oblikovanja ali toplo oblikovanje (200–400 stopinj) za zapletene geometrije.
• Obdelava: uporabite orodje iz karbidne trdine in nizke hitrosti. Inconel 625 je bolj abraziven kot nerjavna jekla.
• Priprava površine: Zvare zbrusite gladko, da preprečite koncentracijo napetosti. Pred servisom odstranite oksidni kamen.
• Žarjenje z raztopino: segrevajte na 1150 stopinj 1 uro na 25 mm debeline, nato gasite z vodo. To raztopi sekundarne faze in obnovi odpornost proti koroziji.

Zagotavljanje kakovosti:

• WPS/PQR: zahtevajte kvalificirano specifikacijo varilnega postopka (WPS) in zapis o kvalifikaciji postopka (PQR) po ASME IX.
• NDT: tekoči penetrantni test (PT) za površinske napake, ultrazvočno testiranje (UT) za volumetrične napake.
• PMI: Pozitivna identifikacija materiala za preverjanje pravilne sestave zlitine.
• Preizkušanje trdote: preverite manj kot ali enako 35 HRC v toplotno-prizadetem območju, da zagotovite učinkovitost žarjenja v raztopini.

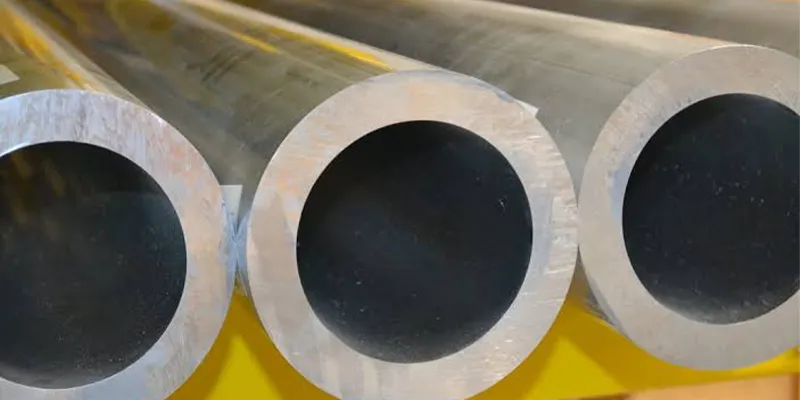

Kakšna je analiza stroškov-koristnosti za aplikacije na baklji in sežigalnici?

Čeprav Inconel 625 stane 2,5-3× več kot nerjavno jeklo 310S, zagotavlja 4–5× nižje stroške življenjskega cikla s 5–10× daljšo življenjsko dobo, zmanjšanim vzdrževanjem in odpravo nenačrtovanih zaustavitev.

Tabela 9: Primerjava stroškov življenjskega-cikla (nasvet za vžig)

Analiza donosnosti naložbe:

• Inconel 625 proti 310S: 148.000 $ prihranka v 20 letih (70-odstotno zmanjšanje stroškov življenjskega-cikla). Obdobje vračila:<6 months in avoided downtime alone.
• Inconel 625 proti Inconel 601: 29.000 USD prihranka v 20 letih (31-odstotno znižanje). Vračilna doba: 2-3 leta pri višji začetni investiciji.
• Okoljska korist: Daljša življenjska doba zmanjšuje porabo materiala in odpadke, kar podpira cilje trajnosti.

Skriti prihranki stroškov:

• Zmanjšano tveganje HSE: Manj zamenjav pomeni manj vročega dela, manj vstopov v zaprt prostor in manjšo izpostavljenost osebja nevarnim razmeram.
• Skladnost s predpisi: Zanesljivo delovanje zagotavlja stalno skladnost z emisijami. Nepričakovane zaustavitve lahko sprožijo regulativne kazni.
• Kontinuiteta proizvodnje: Nenačrtovane zaustavitve baklje pogosto zahtevajo zmanjšanje proizvodne stopnje obrata, kar stane veliko več kot zamenjava materiala.

Pogosto zastavljena vprašanja

V1: Kakšna je najvišja delovna temperatura za Inconel 625 v konicah za vžig?

O: Inconel 625 lahko deluje neprekinjeno pri 1.000 stopinjah in občasno pri 1.100 stopinjah v konicah za vžig. Nad 1100 stopinjami upoštevajte Inconel 601 ali specializirane zlitine,-odporne na vročino. Pri vodno{11}}hlajenih konicah lahko Inconel 625 deluje neomejeno pri kateri koli temperaturi.

V2: Ali se Inconel 625 lahko uporablja v sežigalnicah, ki ravnajo s kloriranimi odpadki?

O: Da. Inconel 625 zagotavlja odlično odpornost na atmosfere, ki vsebujejo HCl in klorid-, pri temperaturah do 950 stopinj. Vsebnost molibdena (8 - 10 %) posebej poveča odpornost proti razpokam zaradi kloridne napetostne korozije. Inconel 601 NI priporočljiv za okolja z visoko vsebnostjo klorida.

V3: Kako pogosto je treba pregledati konice za navijanje iz Inconela 625?

O: Priporočljiv je letni vizualni pregled. Preverite: lomljenje oksidnega kamna, površinske razpoke, spremembe dimenzij (uporabite referenčne merilnike) in celovitost zvara. Merjenje debeline UT vsakih 5 let za preverjanje izgube stene. Prvih 8-10 let pod normalnimi pogoji delovanja ni potrebna načrtovana zamenjava.

V4: Ali je potrebna -toplotna obdelava po varjenju za sestavne dele iz inconela 625?

O: Da, po varjenju je potrebno žarjenje v raztopini (1150 stopinj, 1 ura na 25 mm debeline, gašenje z vodo), da se ponovno vzpostavi odpornost proti koroziji. Brez PWHT bo imelo toplo-območje (HAZ) zmanjšano odpornost proti koroziji in lahko pride do prezgodnje okvare v okolju korozivnega sežganega plina.

V5: Kakšen je dobavni rok za konice za bakljanje Inconel 625?

O: Standardne velikosti: 4-8 tednov. Po meri izdelane konice: 8-16 tednov. Pridobivanje materiala (odkovki, plošča) običajno traja 6-12 tednov. Določite Inconel 625 s skladnostjo z ASTM B443 (plošča) ali B446 (palica/palica). Zahtevajte poročila o preskusih materiala (EN 10204 3.1) z vsako dostavo.
